Jak ustalić wymiary wycinanych elementów, żeby pasowały do balustrad, schodów i odbojnic

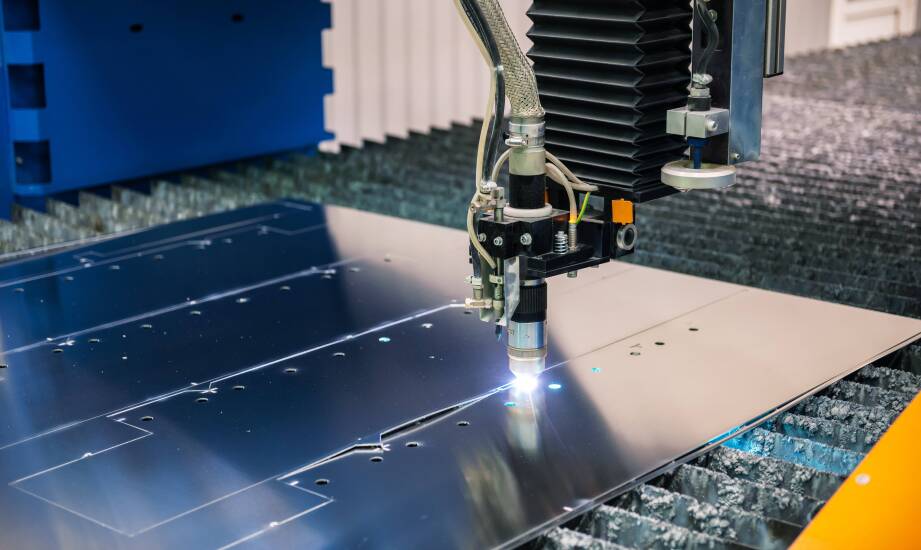

Detal wycięty z blachy, zgodny co do milimetra z rysunkiem technicznym, często nie pasuje na miejscu montażu. Element, który na projekcie wyglądał idealnie, w rzeczywistości okazuje się za ciasny, za luźny lub jego otwory mijają się z punktami mocowania. Przyczyną takich problemów jest najczęściej pominięcie realnych warunków montażowych, takich jak faktyczne rozstawy słupków, nierówności podłoża czy rzeczywiste nachylenie konstrukcji nośnej.

Przeczytaj również: Jak flara czerwona może zwiększyć bezpieczeństwo podczas organizacji pokazów pirotechnicznych?

Jakie wymiary brać z konstrukcji, a jakie z samego detalu?

Podstawą jest rozróżnienie wymiarów wynikających z geometrii samego elementu od tych, które narzuca istniejąca konstrukcja. Wymiary gabarytowe, grubość blachy czy kształt wycięcia pochodzą z projektu detalu, ale ich punkty odniesienia muszą być pobrane z rzeczywistych warunków na budowie. To właśnie pomiar z natury pozwala uniknąć późniejszych problemów z dopasowaniem.

Przeczytaj również: Drzwi zewnętrzne do mieszkania w bloku – korzyści z wyboru metalowych konstrukcji

W przypadku balustrad kluczowe są rozstawy słupków nośnych oraz wysokość poręczy mierzona od powierzchni, po której się chodzi. Wymiary wypełnień balustrady muszą uwzględniać normy bezpieczeństwa, np. maksymalny prześwit między elementami pionowymi nie może przekraczać 120 mm. Otwory montażowe w blasze muszą idealnie pasować do zamocowań w słupkach, dlatego ich pozycję określa się na podstawie pomiarów istniejącej konstrukcji, a nie tylko rysunku teoretycznego.

Przeczytaj również: Tradycyjne i nowoczesne podejścia do projektowania nagrobków

Przy schodach technicznych punktem odniesienia jest nachylenie biegu oraz konstrukcja nośna. Szerokość i głębokość stopni stalowych projektuje się tak, aby spełniały wymogi ergonomii i przepisów, np. minimalna szerokość użytkowa to 600 mm, a wysokość stopnia nie powinna przekraczać 200 mm. Wymiary te muszą być jednak skorelowane z faktycznym rozstawem belek policzkowych, do których stopnie będą spawane lub przykręcane.

Dla odbojnic przemysłowych najważniejsze są punkty kotwienia do posadzki lub ściany. Rozstaw mocowań odbojnicy musi być dopasowany do przewidywanych obciążeń oraz specyfiki podłoża, co często weryfikuje się dopiero na miejscu montażu. Sam kształt odbojnicy wynika z projektu, ale jej finalne dopasowanie zależy od precyzyjnego zlokalizowania otworów montażowych względem fundamentu.

Tolerancje montażowe i wpływ obróbki na wymiar końcowy

Nawet najdokładniejszy pomiar musi uwzględniać tolerancje wykonawcze i montażowe. W ślusarstwie stosuje się precyzyjne tolerancje warsztatowe, np. według normy ISO 2768-1, gdzie odchyłka dla wymiarów 6-30 mm wynosi ±0,3 mm. Jednak na budowie obowiązują inne zasady. Norma PN-EN 1090-2, dotycząca konstrukcji stalowych, dopuszcza większe odchyłki, np. ±3 mm dla elementów o długości do 3 metrów. Dlatego projektując detal, należy przewidzieć niewielki luz montażowy, zazwyczaj 1-2 mm, który ułatwi spawanie lub skręcanie i skompensuje drobne niedokładności konstrukcji nośnej.

Kolejność procesów obróbki również ma fundamentalne znaczenie dla ostatecznych wymiarów. Zazwyczaj cięcie blachy na wymiar wykonuje się jako pierwszy krok, jeszcze przed operacją gięcia. Projekt rozwinięcia płaskiego musi jednak uwzględniać tzw. ubytek na gięcie. W zależności od grubości materiału i promienia gięcia, rzeczywista długość rozwiniętej blachy będzie inna niż suma długości jej ścianek po zgięciu. Ten parametr, opisywany współczynnikiem K, jest kluczowy dla precyzji wykonania.

Podczas gięcia dochodzi także do zjawiska sprężynowania. Materiał po zdjęciu nacisku prasy częściowo powraca do swojego pierwotnego kształtu, przez co kąt gięcia zmniejsza się o 1-3 stopnie. Doświadczony operator musi więc celowo "przegiąć" element, aby po sprężynowaniu uzyskać docelowy kąt. Otwory, zwłaszcza te blisko linii gięcia, wierci się najczęściej po gięciu, aby uniknąć ich deformacji. Każdy z tych etapów może wpłynąć na finalny wymiar z dokładnością do ułamka milimetra.

Poprawna specyfikacja wymiarów elementu z blachy nie wynika wyłącznie z jego geometrii na płaskim rysunku. Kluczowe jest uwzględnienie kontekstu: przeznaczenia detalu, metody montażu oraz dynamiki pracy całej konstrukcji. Dopiero połączenie precyzyjnego projektu z wiedzą o tolerancjach materiałowych, wpływie obróbki i luzach montażowych pozwala stworzyć elementy, które pasują idealnie za pierwszym razem, bez kosztownych poprawek na miejscu.
